Замена главной платы управления Dyson V15 Detect

Модель:

Dyson V15 Detect Absolute (SV22)

Дата обращения:

5 февраля 2026

Дата выполнения работ:

8 февраля 2026

2 часа 30 минут

Описание проблемы

Пылесос не включается. После нажатия кнопки питания индикаторы не горят, двигатель не запускается. Батарея полностью заряжена (проверено на другом пылесосе той же модели). Зарядка происходит нормально, индикатор заряда работает.

Диагностика

Проведена детальная диагностика электроники:

Напряжение на выходе батареи: 25.2V (норма)
Отсутствует напряжение на входе платы управления
Визуальный осмотр платы: обнаружен сгоревший конденсатор C14
Прозвонка цепей: обрыв в цепи питания процессора
Повреждение вызвано скачком напряжения при зарядке

Использованные детали

Главная плата управления (артикул: 970555-02) — 1 шт
Термопрокладки 1 мм — 2 шт
Припой ПОС-61 — 3 г
Флюс безотмывочный — 5 мл

Стоимость работ

Диагностика: 500 руб (засчитана в стоимость ремонта)
Замена платы управления: 3,500 руб
Запчасти: 12,800 руб
Итого: 16,300 руб

Гарантия

12 месяцев на работы и запчасти

Рекомендации

Использовать сетевой фильтр для зарядки пылесоса, избегать зарядки во время грозы.

Выполненные работы

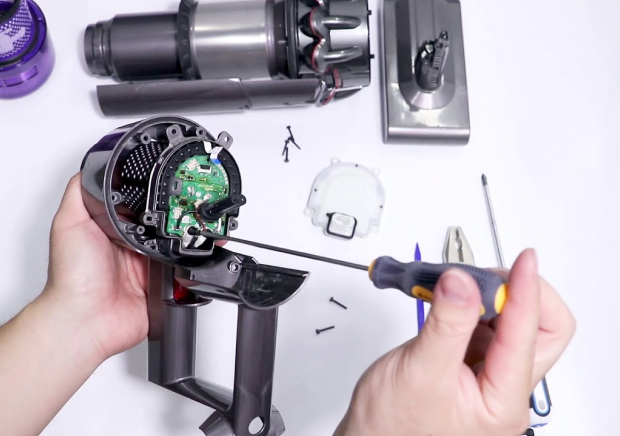

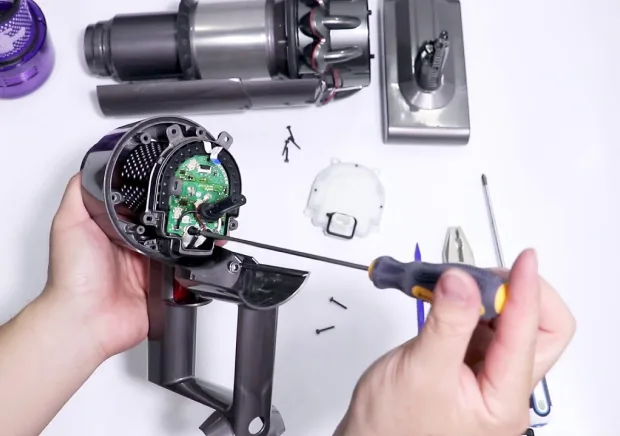

Шаг 1: Полная разборка корпуса

Сняты насадки и отсоединен циклонный блок
Откручены 8 винтов Torx T15 на корпусе рукоятки
Разделен корпус на две половины
Отключены все разъемы от главной платы

Шаг 2: Демонтаж поврежденной платы

Откручены 4 винта крепления платы управления
Отпаяны 6 проводов питания и сигнальных линий
Сфотографирована схема подключения для правильной сборки
Извлечена старая плата (артикул: 970555-01)

Шаг 3: Установка новой платы

Установлена новая оригинальная плата управления Dyson V15 (артикул: 970555-02)
Припаяны все провода согласно схеме
Подключены разъемы: батарея, двигатель, дисплей, датчики
Закреплена плата винтами

Шаг 4: Тестирование и калибровка

Собран корпус пылесоса
Проведена калибровка датчиков через сервисное меню
Тестирование всех режимов: Eco, Auto, Boost
Проверка лазерной системы обнаружения пыли
Проверка LCD-дисплея и подсчета частиц
